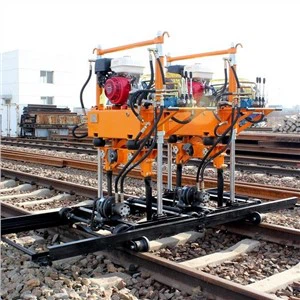

Älykäs kauko-ohjain kiskon tamppauskoneyksikkö

1. Soveltamisala

YD-22III Älykäs kiskotiivistyskoneyksikkö on tehtaamme kehittämä uudistustuote uudella materiaalilla ja uudella tekniikalla. Se on kerännyt käyttäjien tamppauskokemuksen kotimaassa ja ulkomailla. Se voi tehdä tiivistystöitä paitsi betonipölkkyjen II ja III painolastiradalla Kiinassa, mutta myös erilaisissa betonipölkkyissä ja teräspölkkyissä ulkomailla. Tämä kone soveltuu erityyppisten kiskojen ja betonipölkkylinjan tamppaukseen suurten ja keskisuurten korjaus- ja seulontatoimenpiteiden jälkeen sekä soveltuu myös painolastin tiivistämiseen vastikään rakennetulla radalla. Laitteilla on erinomainen suorituskyky, kohtuullinen rakenne, turvallisuus ja luotettavuus sekä korkea työteho. Se täyttää täysin rautateiden painolastinpuristustoiminnan tarpeet.

Smart Rail Tamping Unit -yksikön edut ovat seuraavat:

1. Tampingyksikön runko on varustettu kävelylaitteella ja elektronisella ohjauslaitteella (sähkömoottori ja kaukosäädin ohjaavat laitteen kaikkia toimintoja). Laite ymmärtää automaattisen kävelymainoksen kaukosäätimen ominaisuudet, mikä parantaa huomattavasti työtehoa ja mukavuutta, ja se voi myös vähentää työvoiman intensiteettiä.

2. Tiivistyskoneessa on alkuperäinen manuaalinen kääntöventtiili, joka varmistaa toiminnan turvallisuuden ja vakauden. Lisäksi siinä on etu- ja takavalot, jotka voivat tarjota paremman valaistuksen yötyöskentelyssä.



2. Tärkeimmät tekniset parametrit

1. Moottori:

4-Tahtibensiinimoottori B &S 25T2

Teho 10,5 kW × 2

RPM: 3600 r/min

2. Hydraulijärjestelmän työpaine: 5 ~ 6 MPa

3. Tärinätaajuus: 66,7 Hz

4. Tärinävoima: 22kN

5. Suurin asennusvoima: 16 kN

6. Suurin puristusvoima: 6,5 kN × 2

7. Upotussyvyys: 90mm -110mm (pölkkyjen alla)

8. Tuotantotehokkuus: suurempi tai yhtä suuri kuin 260 kappaletta / (yksikkötunti)

9. Koneen paino: 1385 kg 10. Koko (P × L × K): 2580 × 2150 × 1950 mm

11. Kävelykehyksen raideleveys: 1435 mm (säädöt voidaan tehdä asiakkaan vaatimusten mukaan)

3. Perusrakenne ja toimintaperiaate

Toimintaperiaate: YD-22III älykäs kiskotiivistyskoneyksikkö toimii bensiinimoottorilla ja käyttää öljypumppua ja tärinäakselia kolmiomaisen hihnan läpi. Tärinäakselin kanssa suurella nopeudella pyörivä epäkeskorunko tuottaa jännittävää voimaa keskipakovoiman takia, ja öljypumpun korkeapaineinen öljy menee nostosylinteriin ja kiristyssylinteriin suunnanvaihtoventtiilin kautta, mikä ajaa suorittavia osia ja toteuttaa toiminnot. kiristyskiskojen kiinnitys, alas asettaminen, kiristys ja muut puristustoimenpiteet.

Toimintatila voi valita kauko-ohjauksen, ja se voi myös käyttää manuaalisia käänteisiä monitieventtiilejä manuaalisen ohjauksen suorittamiseen.

Perusrakenne:

1. Palkki, 2. Nostosylinteri, 3. Suuntausventtiilin ohjauskahva, 4. Multiplex-suuntausventtiili, 5. Säiliö, 6. Tärinärunko, 7. Tampu, 8, Kiskon pidike, 9. Turvatappi, 10. Alusta, 11. Bensiinimoottori, 12. Käsipaineinen öljypumppu, 13. Kiristyssylinteri, 14. Synkroninen tanko, 15. Asemointitappi, 16. Päärunko, 17. Valo, 18. Sähköinen ohjausrasia, 19. Manuaalinen multipleksinen suunnanvaihtoventtiili, 20. Painetanko, 21. Kävelykara, 22. Kävelyhydraulimoottori, 23. Kävelyketju, 24. Kävelynivel, 25. Kävelypyörä, 26. Kytkin, 27. Liitäntävaljaat, 28. Päärunko (bensiinimoottori ja teline) , 29. Langaton kaukosäädin
